Armbågar

Rörknävar är viktiga kopplingar som används för att ändra flödesriktningen i rörsystem, vanligtvis i vinklar på 45°, 90° eller 180°. De är utformade för smidig flödesövergång och minimerar tryckförlust och turbulens. Knävarna finns i olika radier (kort radie och lång radie) och kan tillgodose olika installationsbehov och utrymmesbegränsningar. De är tillverkade av en rad olika material – såsom kolstål, rostfritt stål, legerat stål och PVC – och erbjuder utmärkt hållbarhet, korrosionsbeständighet och mekanisk hållfasthet. Rörknävar tillverkas enligt internationella standarder som ASME, DIN, JIS och EN, vilket säkerställer kompatibilitet och hög prestanda inom en mängd olika industrier, inklusive olja och gas, kemisk bearbetning, kraftproduktion och vattenrening.

Rörkrökar Ansökan

Rörknävar används ofta i rörsystem för att ändra flödesriktningen, vanligtvis i vinklar på 45°, 90° eller 180°. De är viktiga komponenter inom industrier som olja och gas, petrokemikalier, kraftverk, vattenrening, VVS och varvsindustrin. Knävar gör det möjligt för rörledningar att navigera runt hinder, passa in i strukturella layouter och bibehålla effektiva flödesvägar. I högtrycks- eller högtemperatursystem säkerställer knäar tillverkade av hållbara material som rostfritt stål eller legerat stål långsiktig prestanda och säkerhet. Oavsett om det gäller transport av vätskor, gaser eller slam spelar rörknävar en avgörande roll för att upprätthålla flödesriktning och systemintegritet.

Vilka olika typer av armbågar finns det?

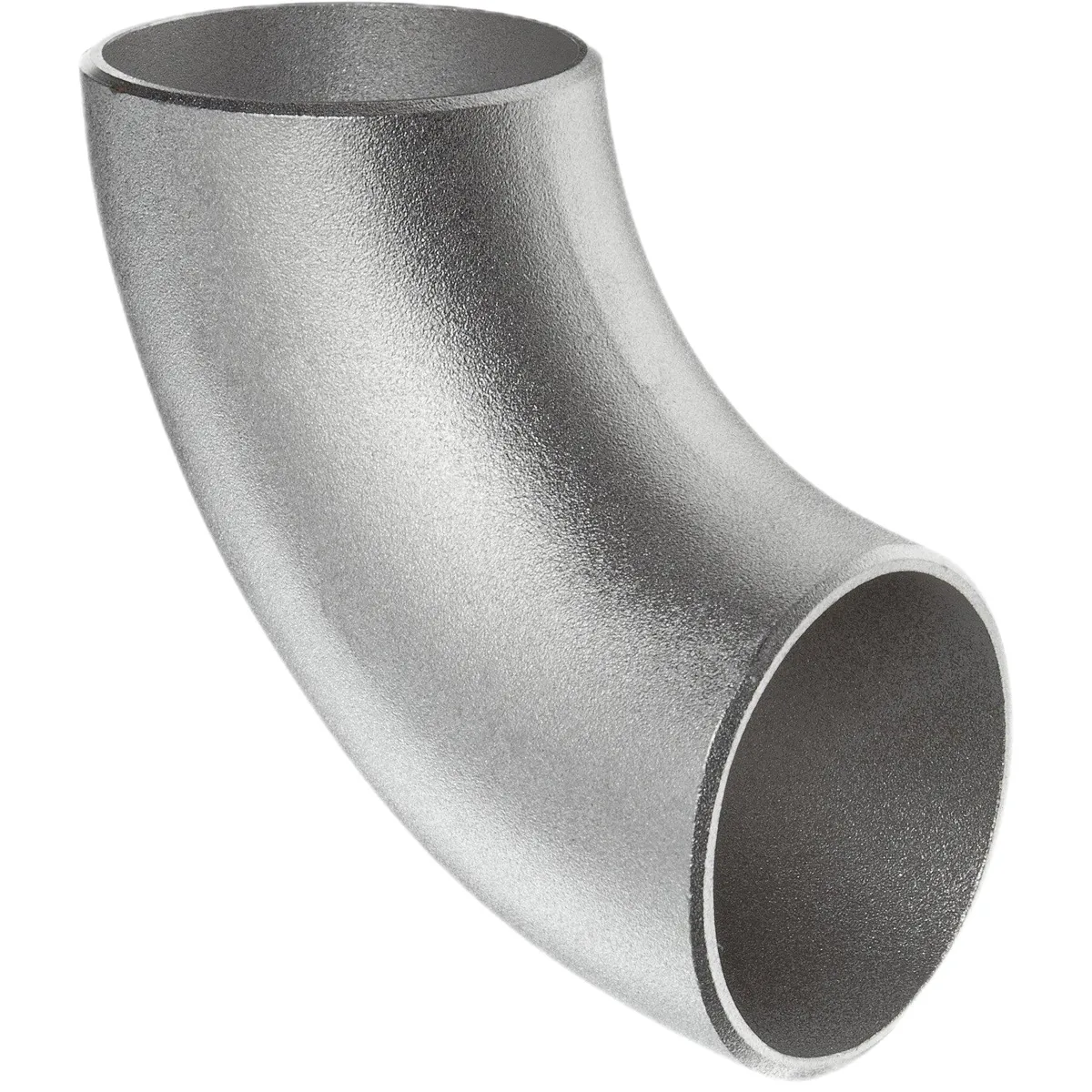

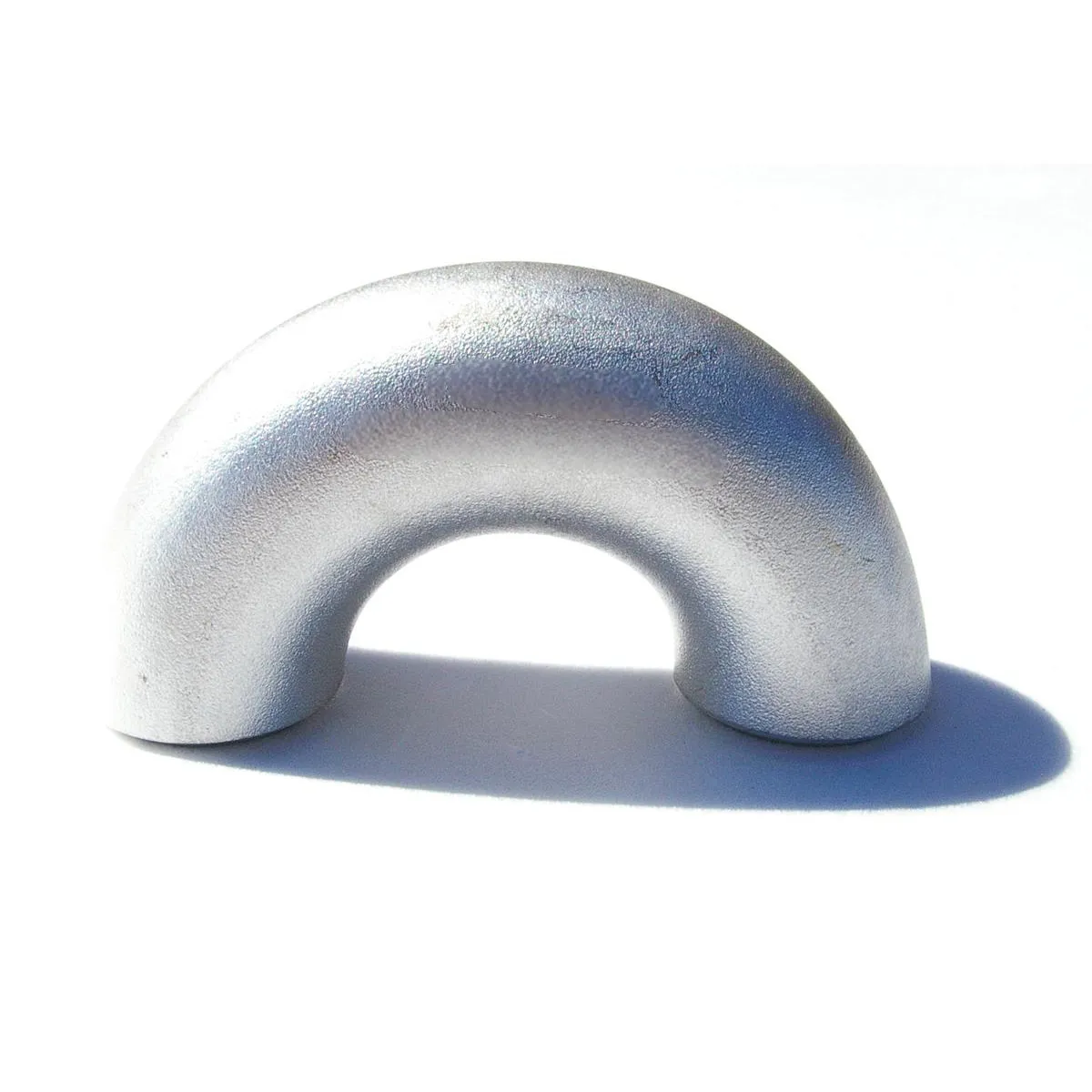

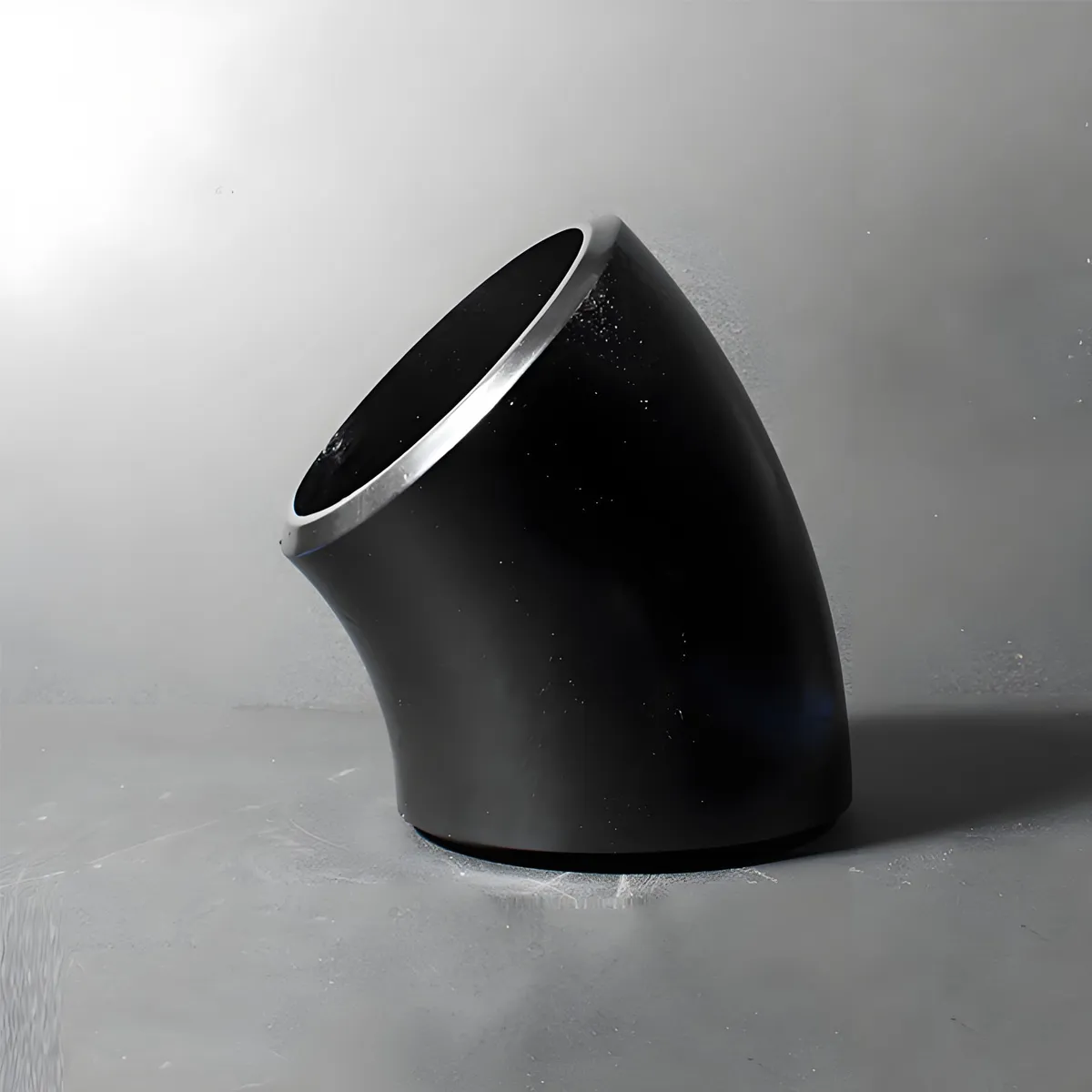

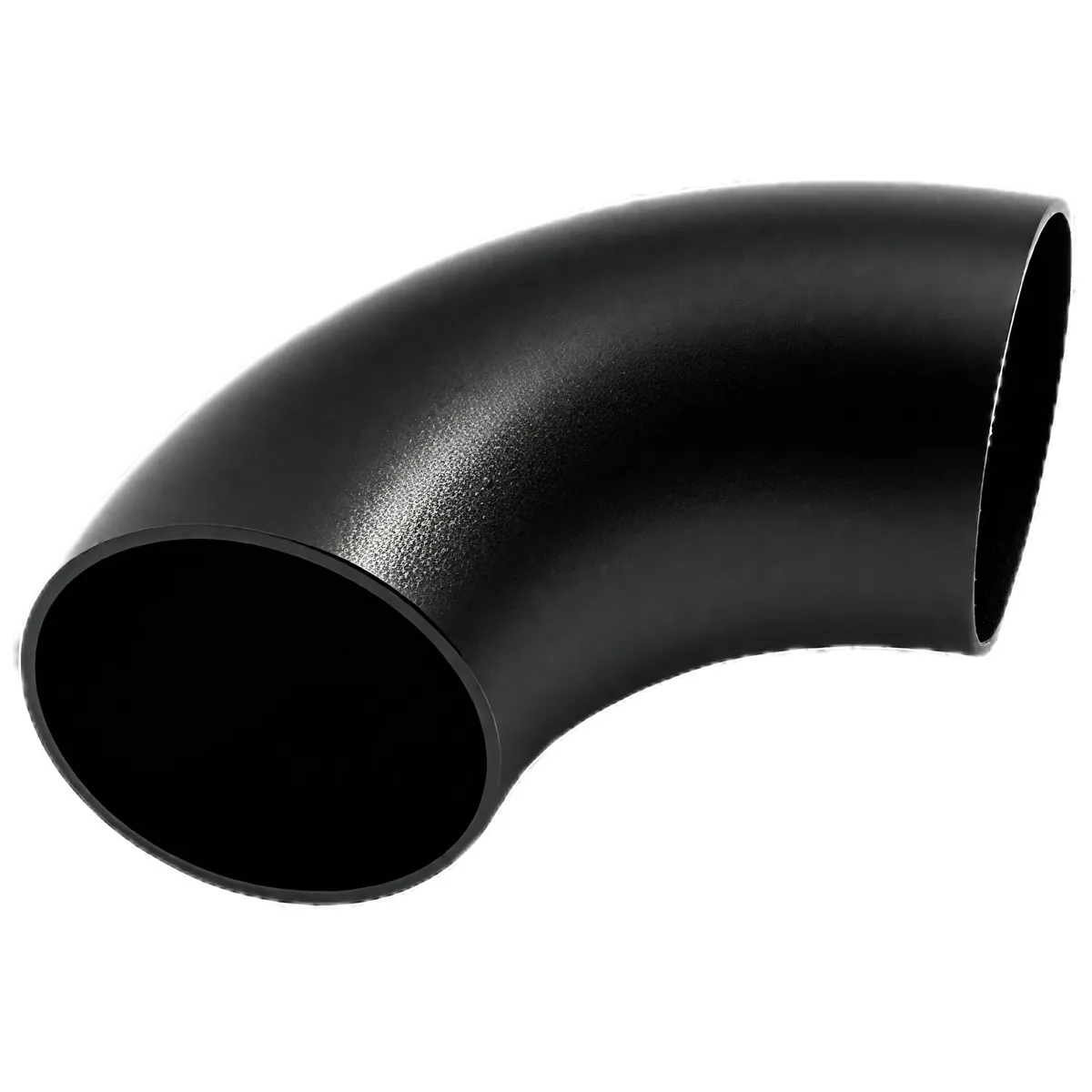

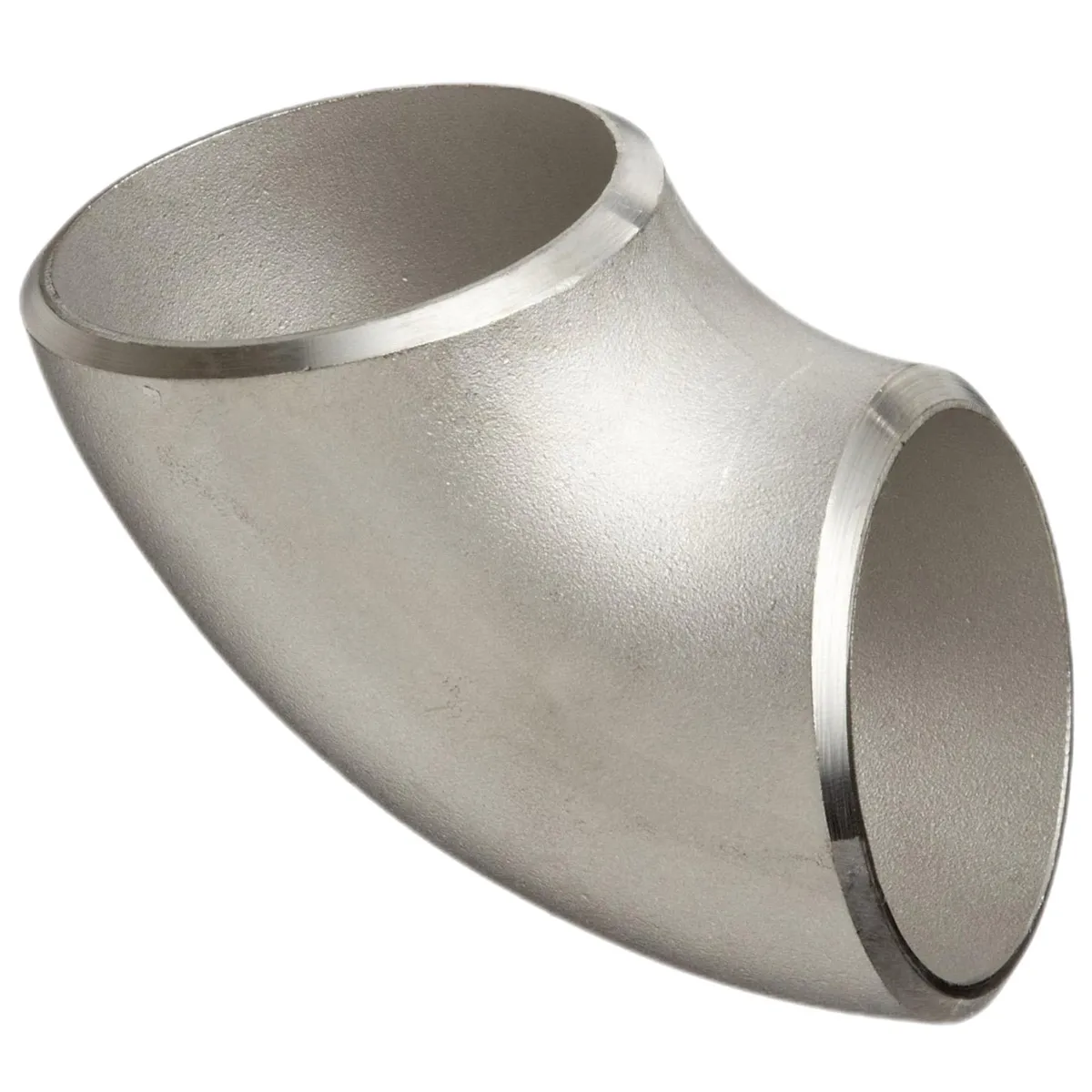

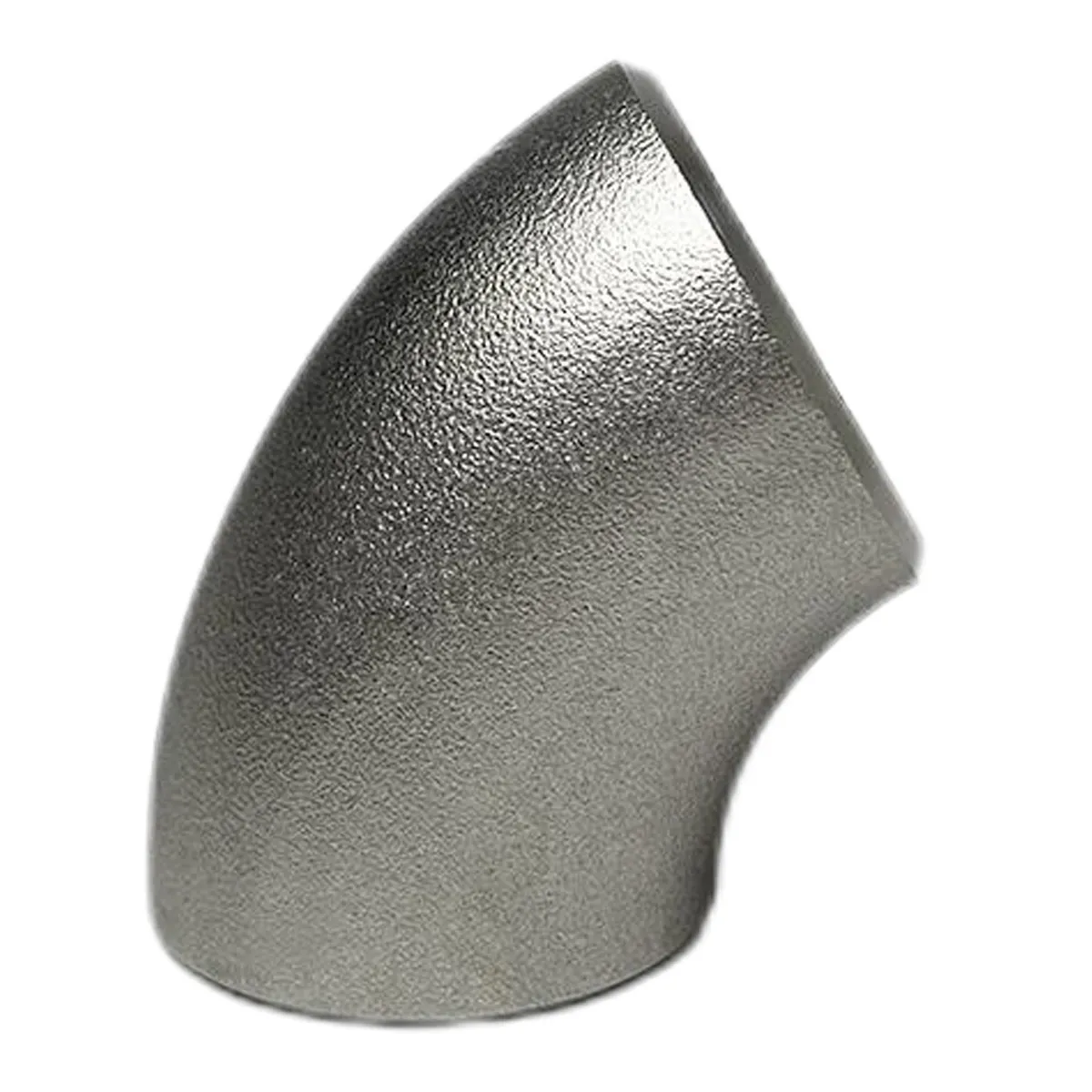

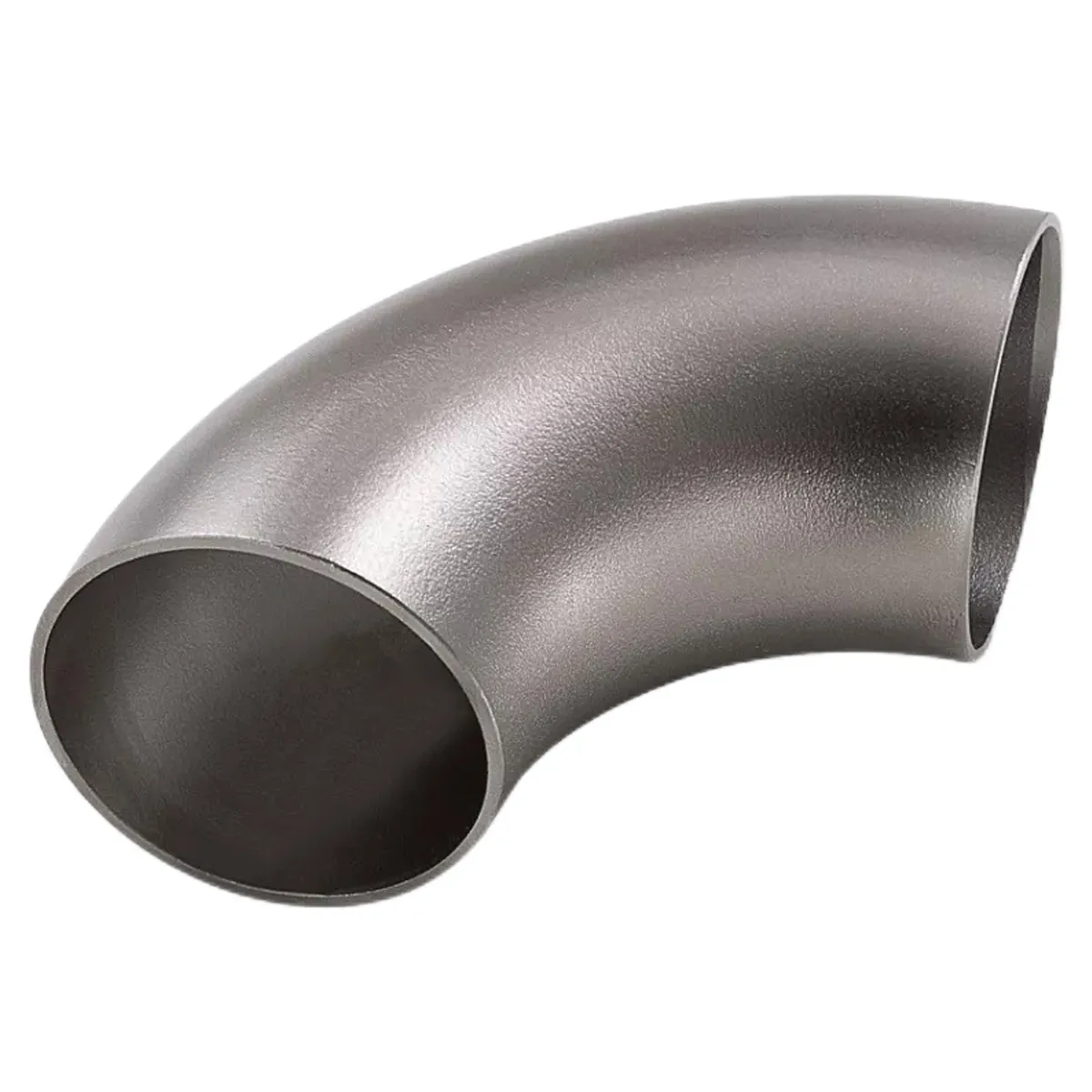

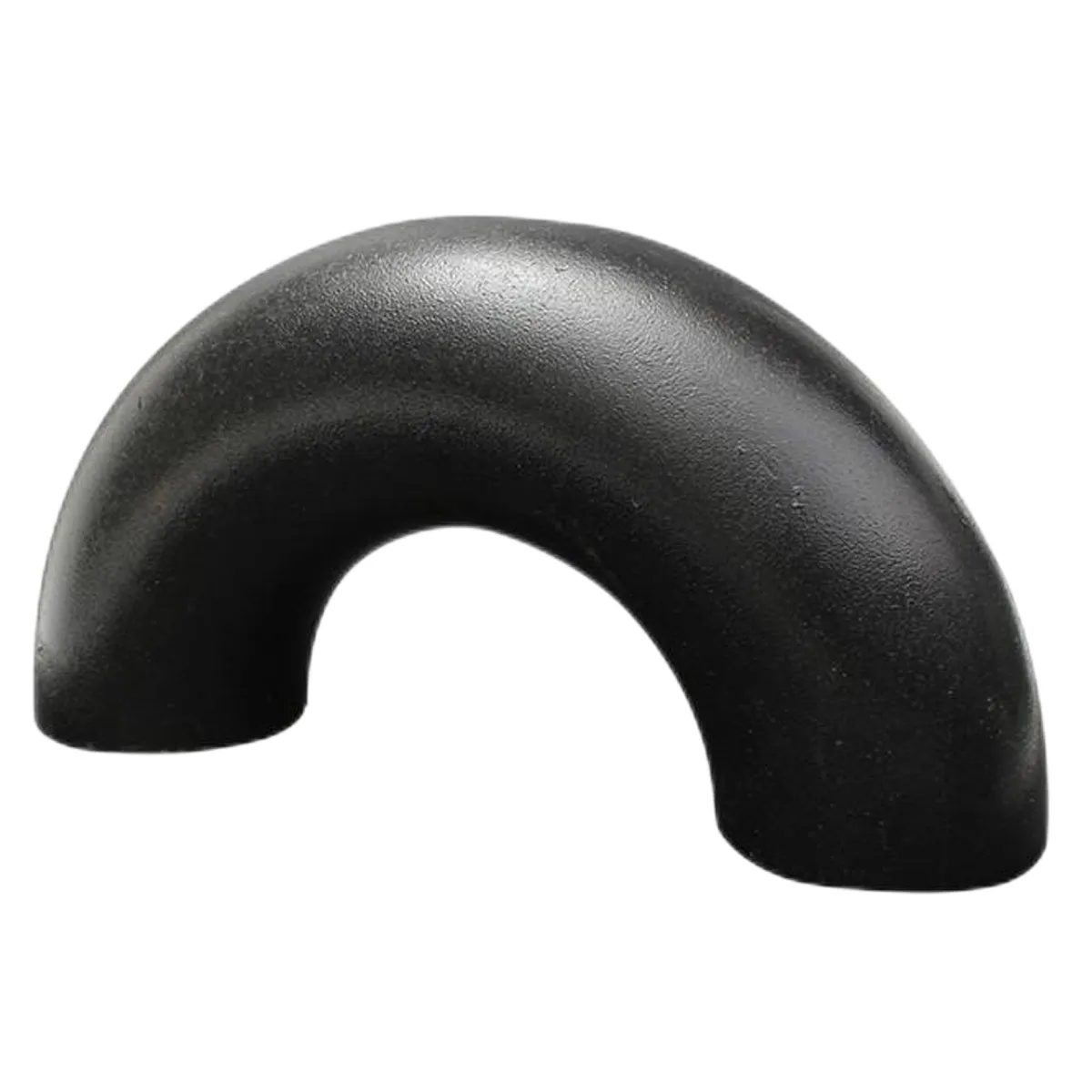

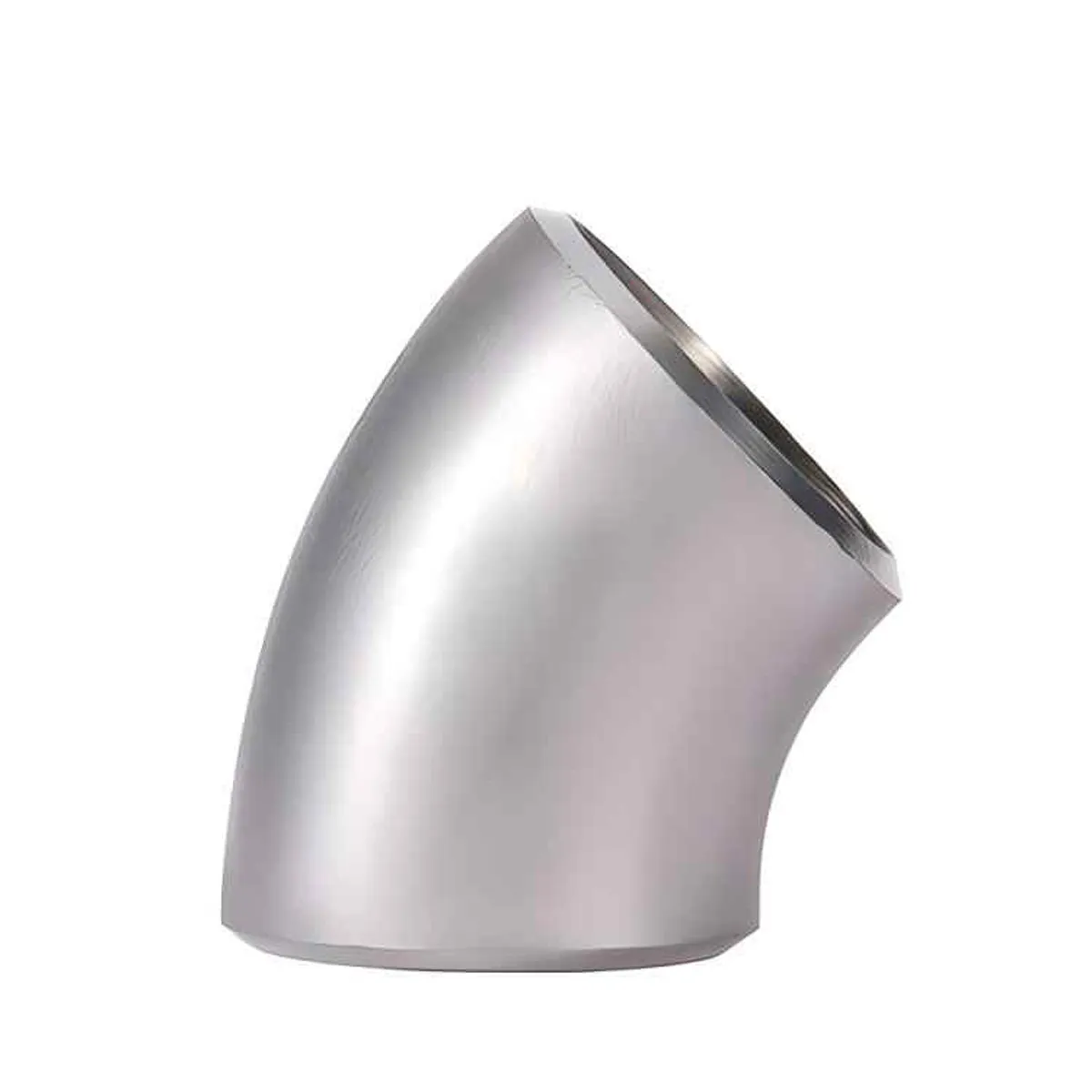

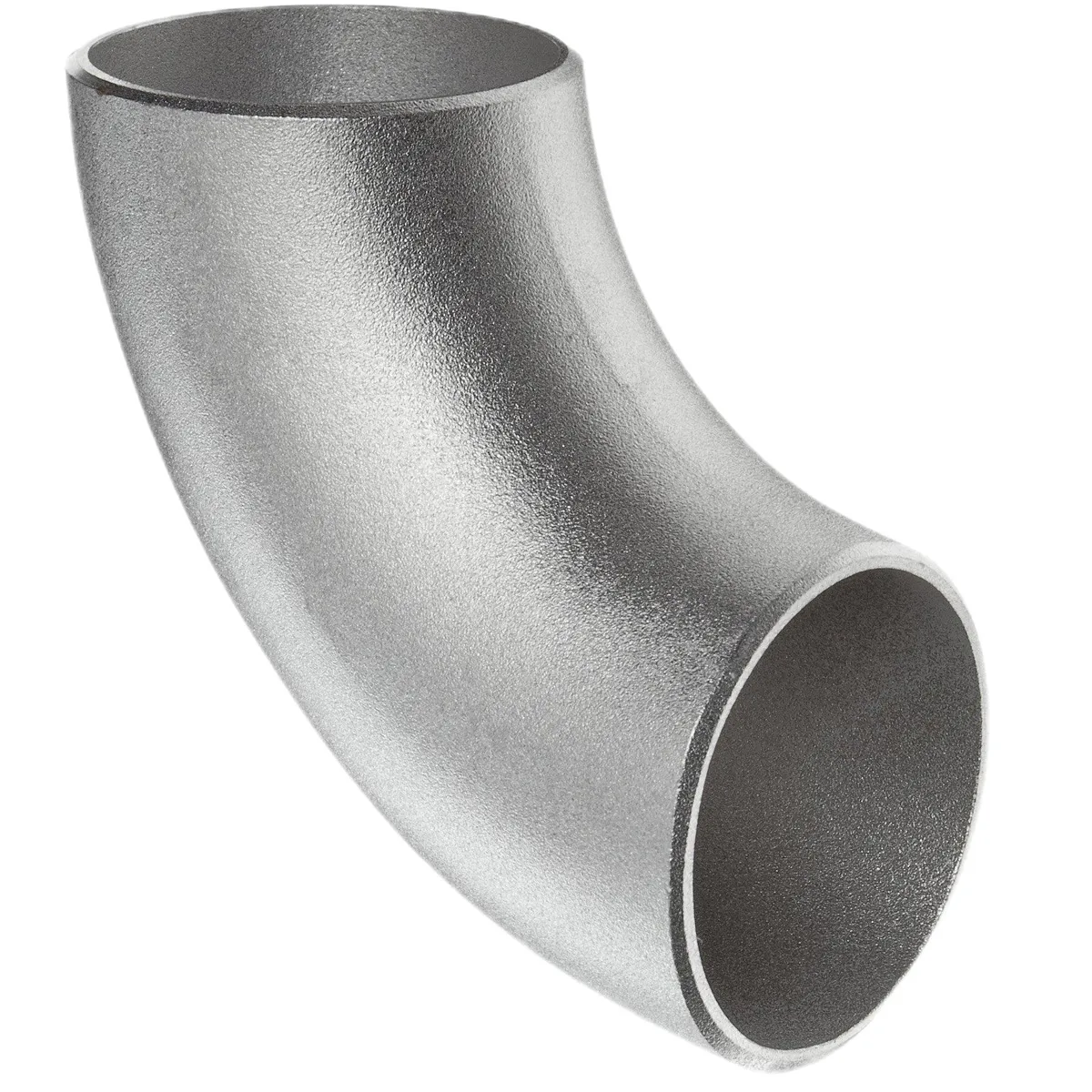

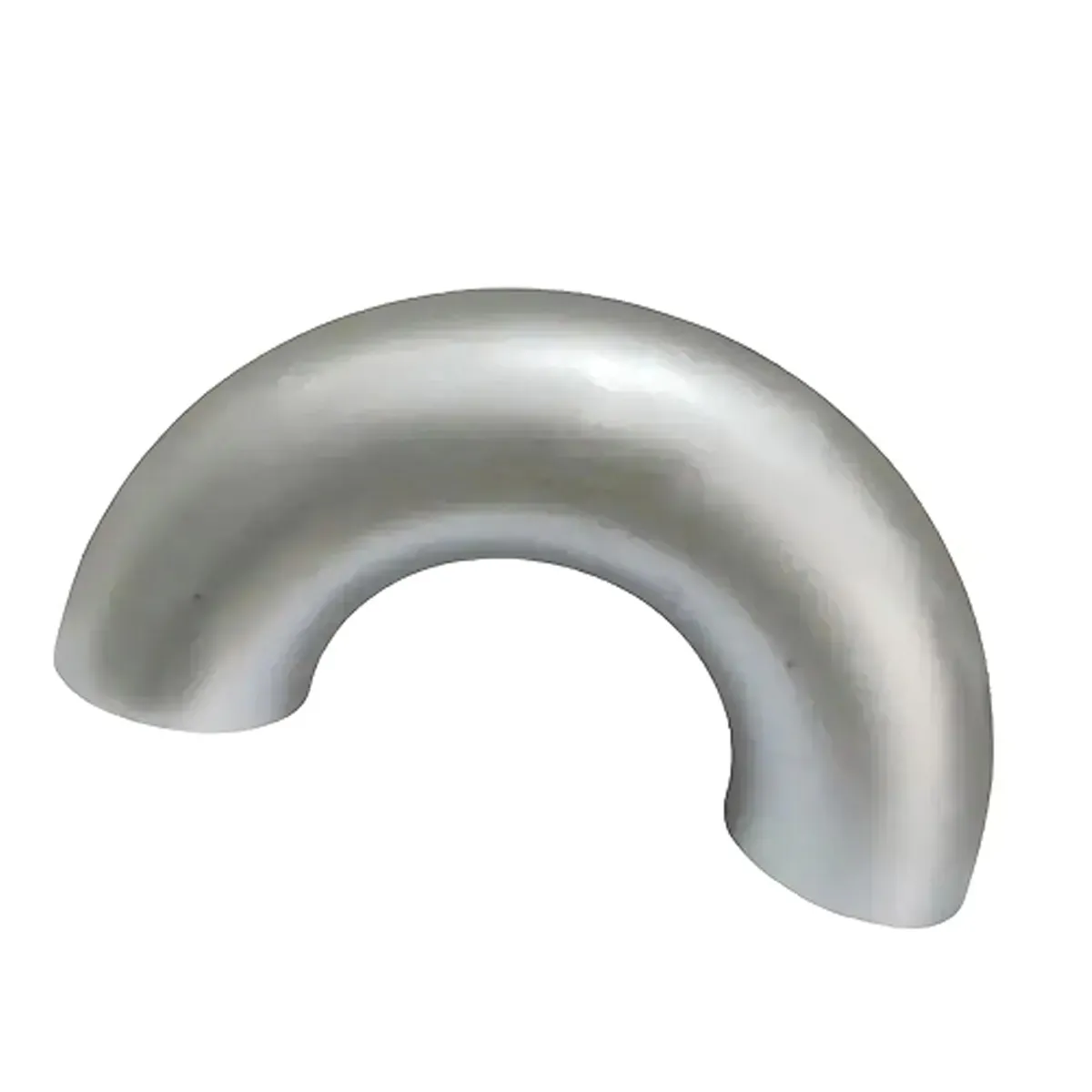

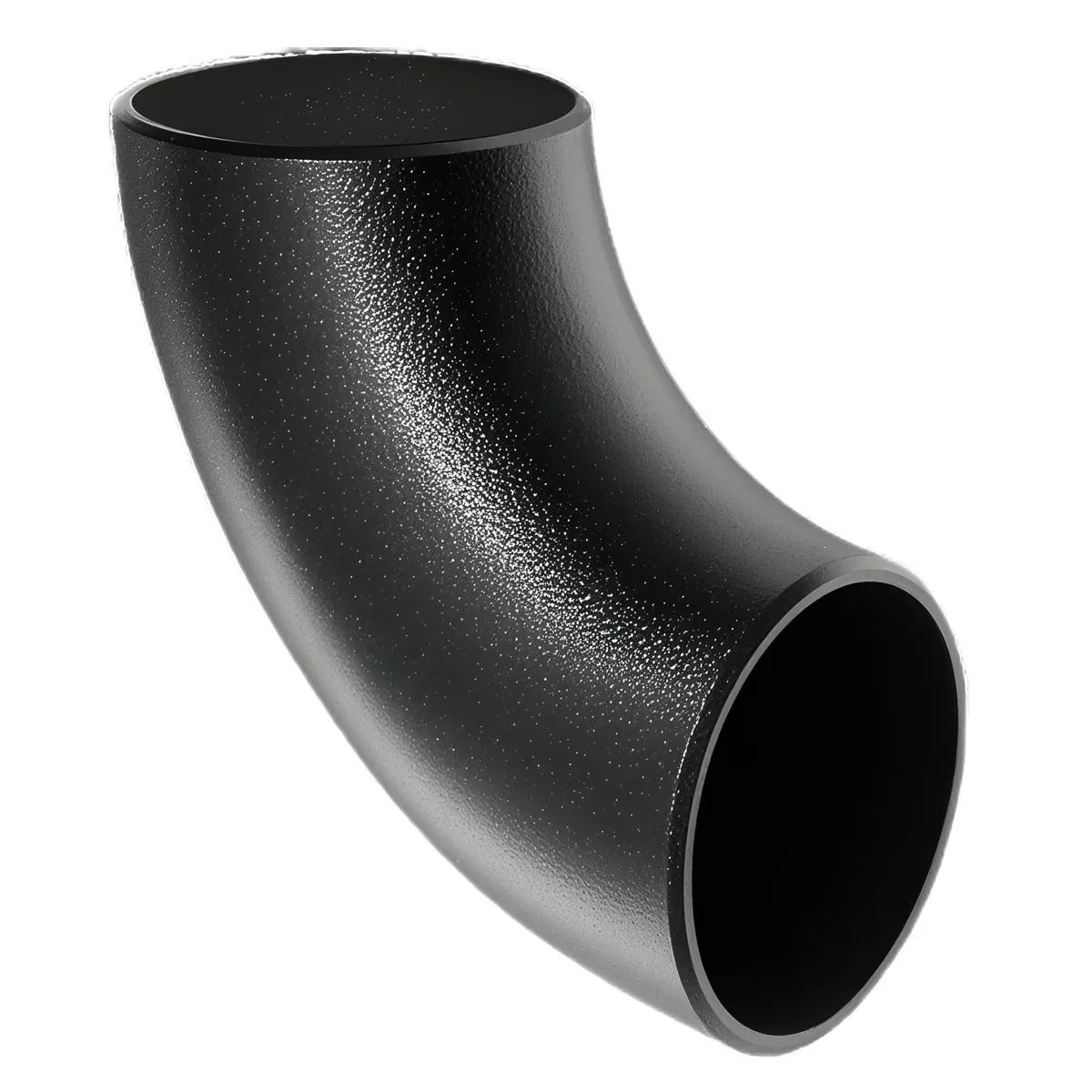

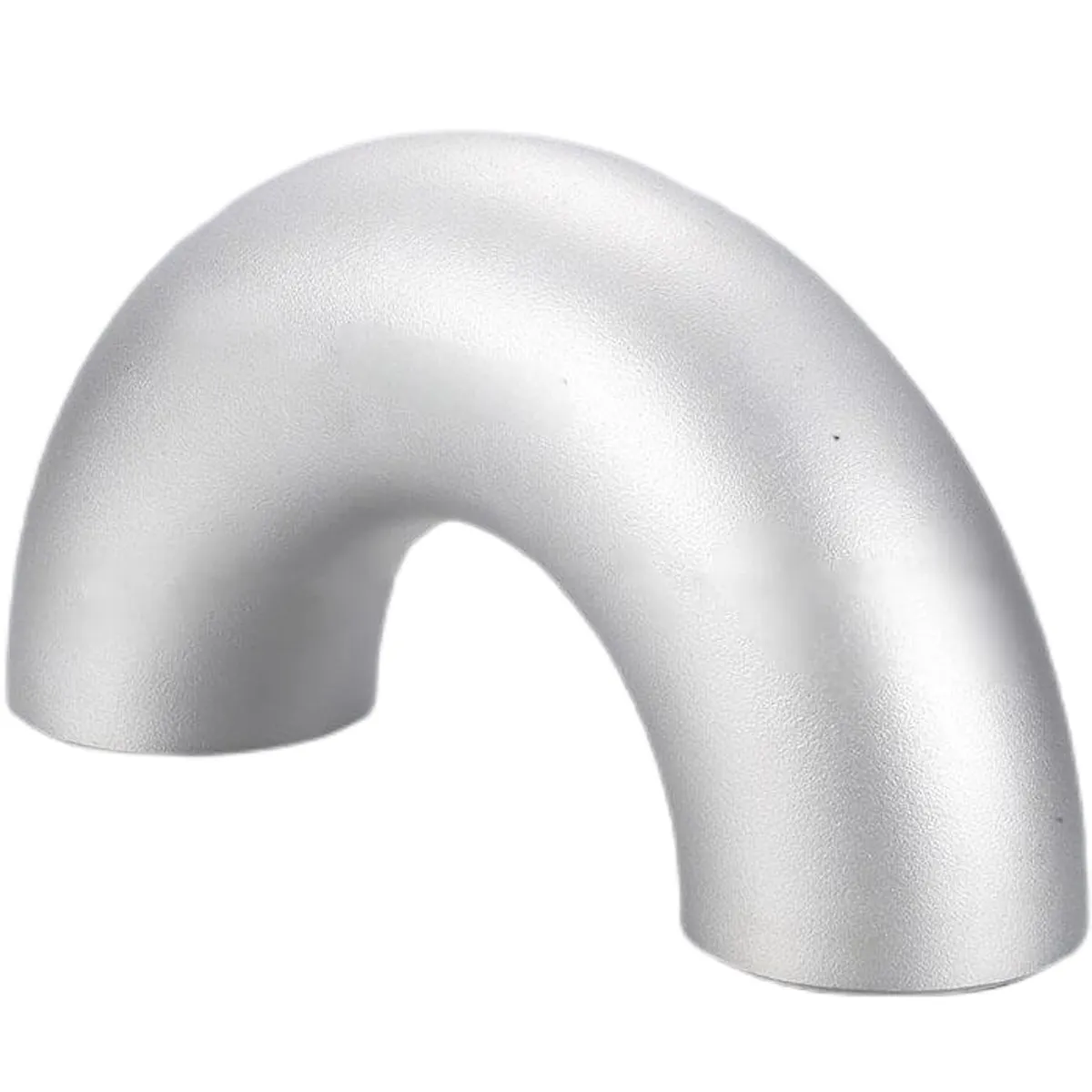

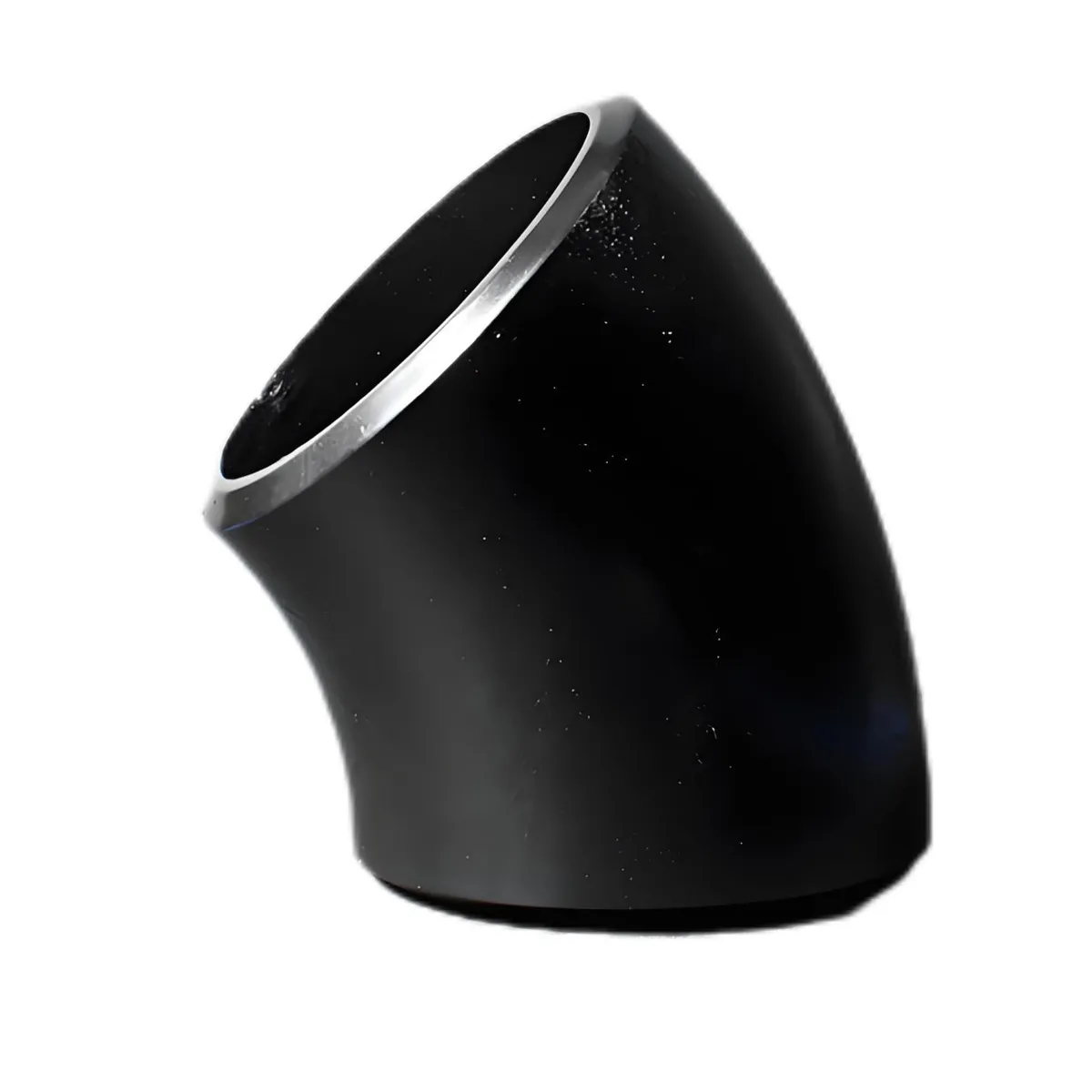

Rörknävar finns i olika typer, var och en utformad för att ändra flödesriktningen i ett rörsystem. De vanligaste typerna är 90-graders armbågar, 45-graders armbågaroch 180-graders returböjarEn 90-gradersböj ändrar flödesriktningen med en rät vinkel och används ofta i rörledningar där utrymme och riktningsförskjutningar behövs. 45-gradersböjen skapar en jämnare riktningsförändring, ofta använd för att minska tryckförlust eller turbulens.

Armbågar kategoriseras också efter deras krökningsradie: kort radie (SR) armbågar och lång radie (LR) Böjar. Böjar med kort radie har en snävare böjning, idealisk för kompakta utrymmen men med högre tryckfall. Böjar med lång radie ger en mjukare kurva, vilket minskar flödesmotstånd och slitage, och är att föredra i system med högt flöde.

Materialmässigt finns böjar tillgängliga i kolstål, rostfritt stål, legerat ståloch plast (PVC eller CPVC), valda baserat på tillämpningsbehov såsom tryck, temperatur och korrosionsbeständighet. Standarder som ASME B16.9 eller DIN styr deras dimensioner och prestanda.

Sammantaget säkerställer valet av rätt typ av krök effektivt flöde, systemtillförlitlighet och kompatibilitet med driftskrav i industriella, kommersiella eller bostadsrörssystem.

Vilka är de fyra klassificeringarna av armbågar?

Böjar i rörsystem kan klassificeras i fyra huvudkategorier baserat på vinkel, radie, ändförbindelseoch material.

Vid vinkelDe vanligaste armbågsvinklarna är 90-graders, 45-gradersoch 180-graders (även kallade returböjar). Dessa definierar hur kraftigt rörets riktning ändras.

Av radieArmbågar klassificeras som Lång radie (LR) and Kort radie (SR)Böjar med lång radie har en mittlinjeradie som är 1,5 gånger rördiametern, vilket ger jämnare flöde och mindre tryckförlust. Böjar med kort radie har en radie som är lika med rördiametern och används i trånga utrymmen.

Vid slutförbindelseBöjar kan ha olika ändtyper, såsom stumsvets, muffsvets, eller gängadSvetsböjar svetsas direkt i rörledningen, medan muffsvetsade och gängade böjar vanligtvis används i applikationer med mindre diameter eller högt tryck.

Efter materialBöjar tillverkas av en mängd olika material, inklusive kolstål, rostfritt stål, legerat stål, kopparoch plast (PVC, CPVC), vald baserat på vätska, temperatur och tryckförhållanden.

Att förstå dessa fyra klassificeringar hjälper ingenjörer att välja rätt typ av krök för att säkerställa säker, effektiv och hållbar rörledningsprestanda.
